Inspektion av krympningskvalitet på F-typ terminal i ledningsnätet

Shenzhen Goowellär en skräddarsydd tillverkare som specialiserat sig på ledningsnät.

Vi har en uppsättning erfarenhetsstandarder för krympningskvalitetsinspektion av terminaler av F-typ som vanligtvis används vid tillverkning av kablage.

Följ stegen i redaktören för att ta reda på det!

På grund av egenskaperna för litet kontaktmotstånd, fast anslutning och bekvämt underhåll, har terminaler av F-typ använts i stor utsträckning i ledningar av elektriska lokomotivprodukter, såsom ledningar för pulsstyrningslinjer för SS3B, SS7 och SS8 elektriska lok.

Om inspektionen av terminalpressning av F-typ:

Krimpningskvaliteten hos terminaler av F-typ garanteras huvudsakligen av crimpningsprocessen.

Krimpningskvaliteten kan bedömas genom att testa avdragningskraften och observera krimpningssektionen.

Testet av avdragningskraften kan provtas enligt GB2828. I allmänhet, ta: speciell inspektionsnivå S-2, acceptabel kvalitetsnivå (AQL)=0.4.

Sambandskurvan mellan krimpkraften Fp och avdragningskraften F: när krimpkraften är den bästa krimpkraften Fp0, är avdragningskraften F den största; när krympningskraften är större än Fp0, minskar avdragningskraften i enlighet därmed.

Endast när den uppmätta avdragningskraften är större än eller lika med den minsta avdragningskraften, uppfyller pressningen kraven.

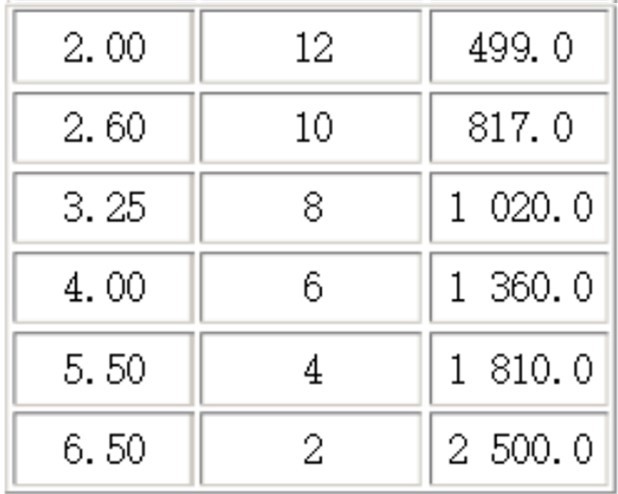

Överensstämmelse mellan trådspecifikationer och minsta avdragskraft.

Om de faktiska trådspecifikationerna inte överensstämmer med den bifogade tabellen, kan det anses att tråddiametern mellan de två specifikationerna är proportionell mot avdragningskraften, och standardvärdet för den minsta avdragningskraften kan erhållas genom att beräkning. Beräkningsformeln är:

Dessutom deformeras trådarna vid krimpningsdelen på grund av att de kläms av krimptången. När draghållfasthetstestet utförs, om de krimpade trådarna inte är deformerade eller trasiga, är krimpningen okvalificerad.

Flera förslag för att förbättra anslutningens tillförlitlighet

(1) Försök att undvika inverkan av extern kraft på krympningspunkten vid ledningar.

(2) Lämpliga isolerande skyddshylsor eller värmekrympbara hylsor kan skydda de krympande delarna. (3) Dra inte direkt i ledningarna när du ansluter och kopplar bort terminaler. (4) Använd inte terminaler som har tagits prov för avdragningskraft.

Krimpningskvaliteten hos F-typterminaler beror på krympningsprocesskontrollen.

Detekteringsmetoderna och standarderna som föreslås i detta dokument är inte bara kvalificeringskriterierna för terminaler av F-typ, utan har också en viss referenseffekt för andra krimpterminaler som liknar terminaler av F-typ.
